Manual de Uso Básico
¿Qué es la impresión 3D en Resina?
También conocida como impresión 3D DLP ( Tratamiento Digital de la Luz) es un proceso de fabricación aditiva, específicamente impresión 3D con resina que utiliza un proyector de luz ultravioleta para curar resina líquida capa a capa.

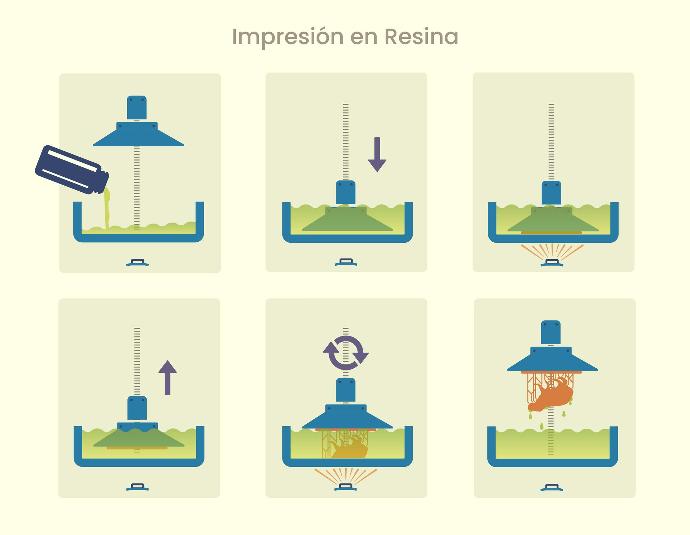

Esquema
¿Cómo se usa?
El proceso para imprimir consta de varias fases:
- Obtención del diseño (.STL)
- Laminado, para configurar los parámetros de impresión.
- Calibración de la impresora
- Rellenamos el tanque de Resina.
- Seleccionar el archivo de impresión.

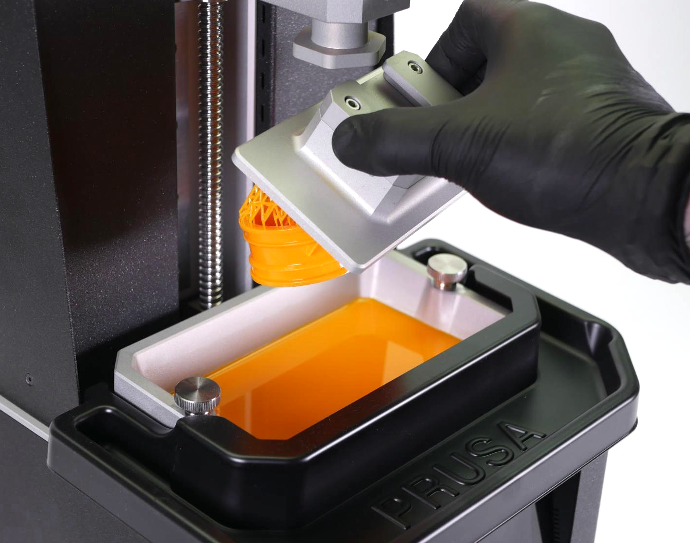

- Cuando finalice la fabricación, retirar la pieza de la cama y
- Lavado de la Pieza en alcohol.
- Quitar soportes.
- Curar la pieza.

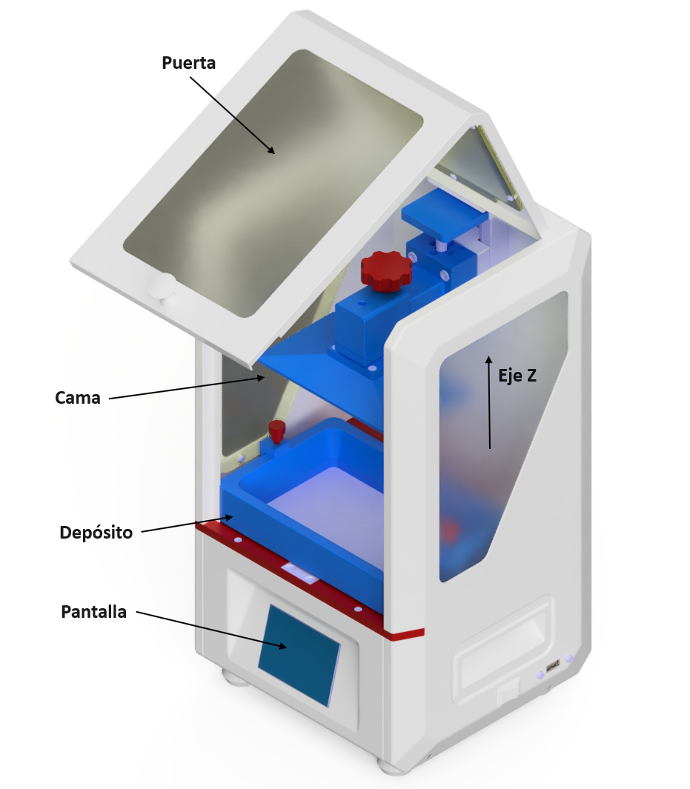

Para una calibración adecuada se deberá aflojar los tornillos de la cama y bajarla hasta que toque la pantalla, poniendo un papel entre los dos, hasta que se note una pequeña resistencia cuando se mueva. Después se apretarán los tornillos y habremos finalizado.
Menú

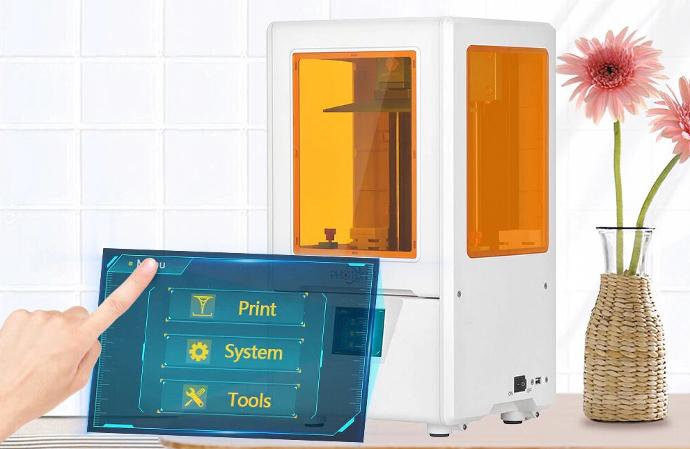

Cuando encendemos la impresora podemos observar 3 menús:
- Print donde podemos elegir lo que vamos a imprimir.
- Tools donde podremos mover el eje z y la prueba de la luz de la pantalla.
-
System donde podremos cambiar el idioma y ver aspectos relacionados con la máquina.
Precauciones
A la hora de trabajar con la resina es OBLIGATORIO EL USO DE GUANTES PROTECTORES.
Las precauciones a seguir a la hora de la impresión con resina son las siguientes:
- Evitar el contacto de la piel con la resina.
- Evitar inhalar los gases emitidos a la hora de curar la resina.
- Mantener la zona de trabajo limpia.
- Desechar los restos de resina y los soportes de forma segura y en el lugar adecuado.
- Previo a operar con las máquinas se debe de organizar una zona de limpieza con bandejas, toallitas y Alcohol.

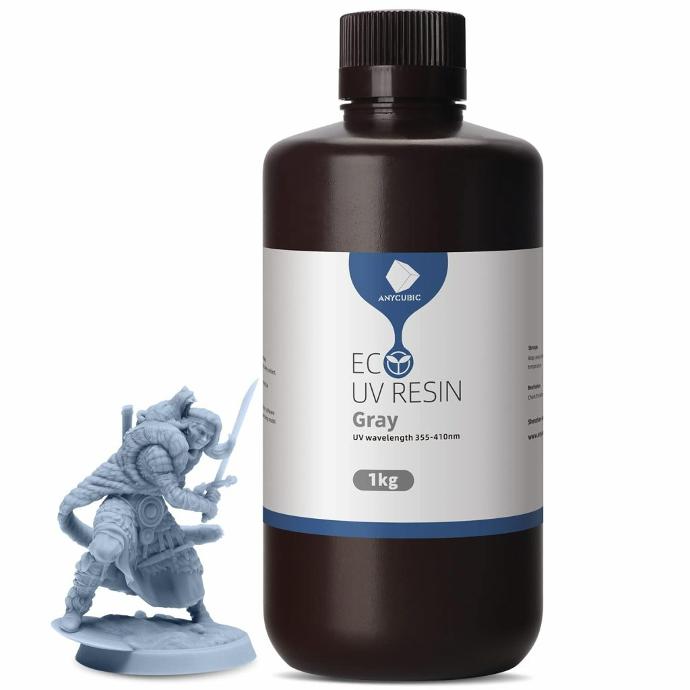

Materiales
Los tipos de resina que existen son:
- Estándar
- Dentales
- Biocompatibles
- Calcinables
- Flexibles
- Industriales
- Altas temperaturas
- Lavables al agua
Además la resina se debe conservar en un lugar adecuado en su recipiente correspondiente. Tener en cuenta que la resina se solidifica con la luz ultravioleta, por lo que se debe evitar que entre en contacto con la luz del sol.
Laminador - Chitubox
Previo al proceso de fabricación será necesario convertir nuestro fichero 3D (.STL) en un archivo de impresión. Para conseguir este archivo usamos un Laminador, en este caso Chitubox, el cual nos permitirá hacer esta conversión.
El Laminador presenta dos pestañas principales:

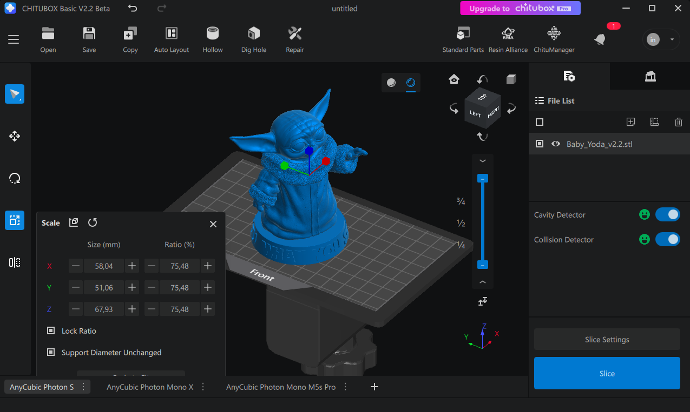

Vista editor 3D
En esta pestaña configuraremos el modelo y todo lo relacionado con el diseño. Como aspectos esenciales:
- Introducir el archivo
- Posicionarlo en la cama
- Inclinación de 45º
- Ahuecar
- Agujerear

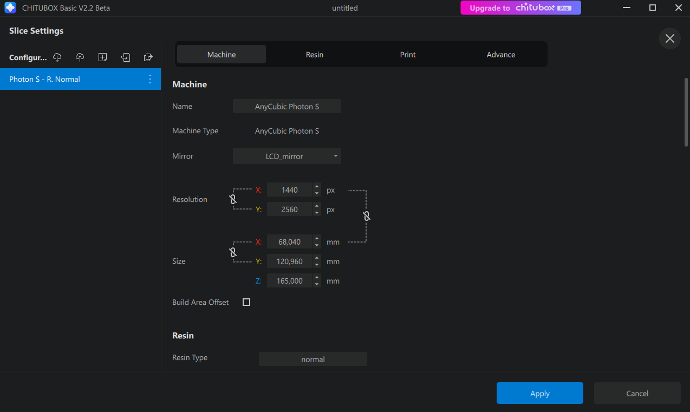

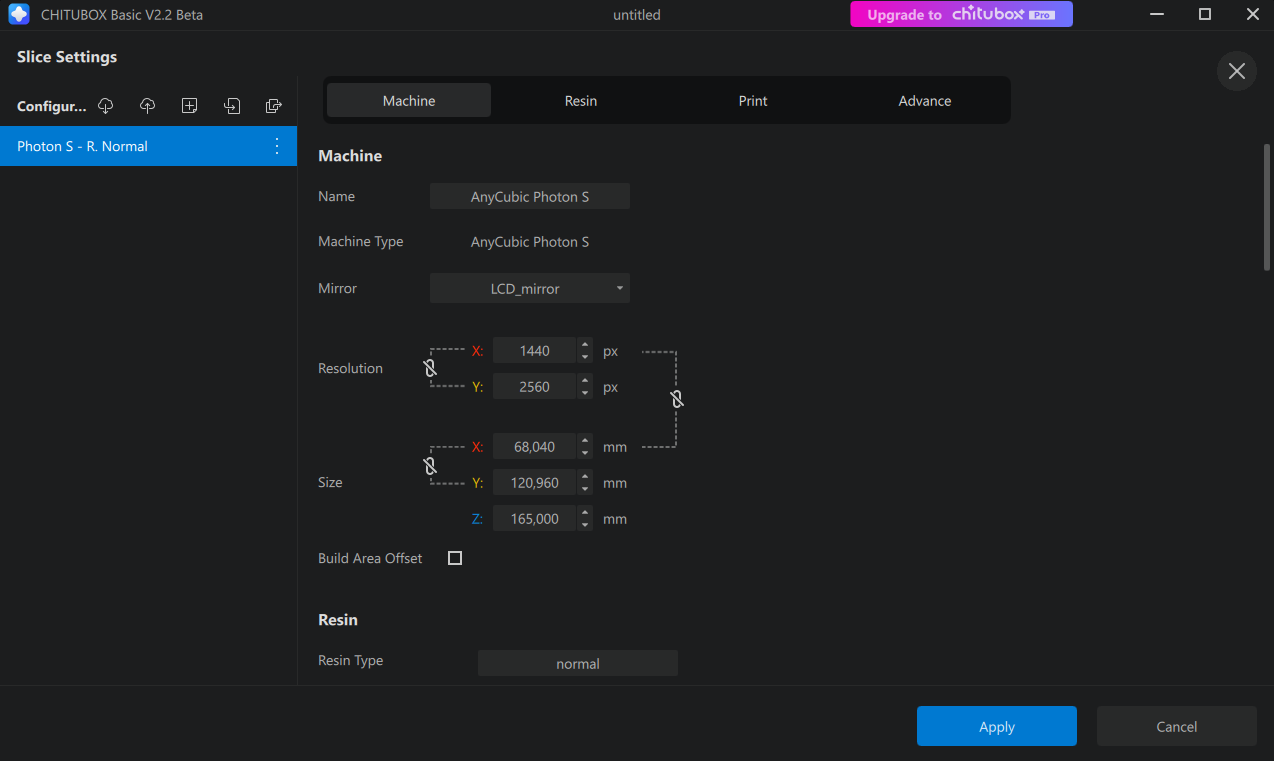

Configuración de Laminado
En esta pestaña estableceremos principalmente la Impresora que vamos a utilizar y los tiempos y velocidades de impresión.

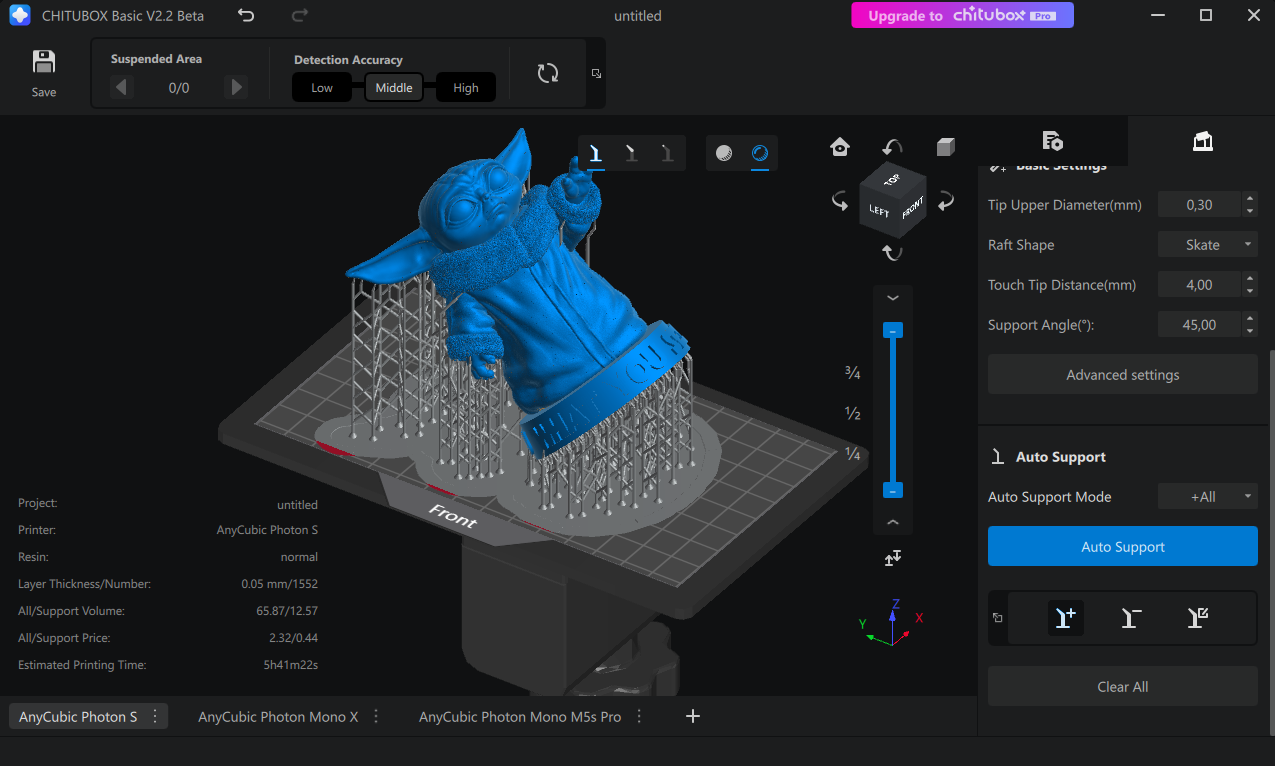

Configuración de Soportes
En esta pestaña configuraremos y colocaremos todo lo relacionado con los soportes de impresión.
Tipos de soportes:
- Finos
- Medios
- Gruesos
Configuración a tener en cuenta:
- Forma
- Profundidad de contacto
- Diámetro de la punta
- Longitud
- Forma de balsa
- Distancia de la punta
- Ángulo del soporte
Tenemos la opción de soportes automáticos, no obstante hay que revisar que no falten soportes.
